Ponts en H


Principe

Cette carte réalise l'interface de puissance pour  contrôler jusqu'à 2 moteurs CC ou 1 moteur pas à pas
On peut régler le sens de rotation (2 ponts en H) et la vitesse du moteur en faisant varier le rapport cyclique sur les entrées EN .
La carte fonctionne avec une tension d'alimentation de +12v et jusqu'a des courants de 3A
La carte se décompose suivant :

  1. 1 bornier d'alimentation +12V
  2. [ intA1/intA2] : sens moteur A
  3. [ EnbA] : PwmA
  4. [ SensA] : tension image du courant A
  5. [ intA1/intA2] : sens moteur A
  6. [ EnbA] : PwmA
  7. [ SensA] : tension image du courant A
  8. 2 borniers sortie moteur A/B


Rq : pour avoir un PWM d'un apport de 1, mettre le cavalier sur l'entrée ENB

Matériel utilisé

  1. Double pont en H : L298
  2. 8 diodes de puissances
  3. 3 borniers doubles
  4. 1 connecteur 8 broches

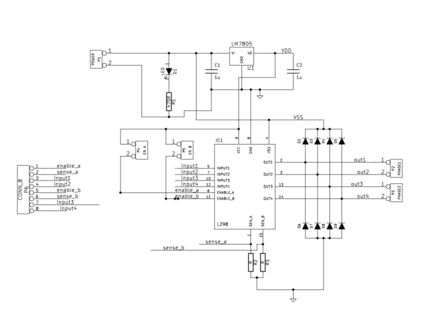

Schéma électrique

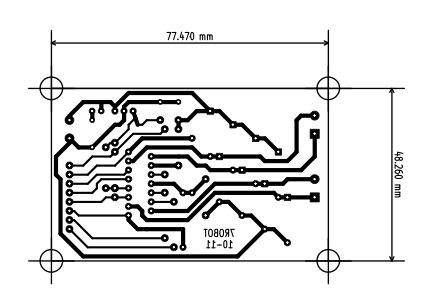

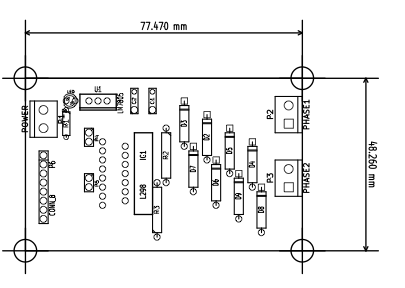

Layout

Les fichiers sources (Téléchargeable)(TODO)

  1. Fichier du projet Orcad
  2. Layout au format Gerber
  3. Liste et référence des composants

Datasheet du L298

Photos (TODO)
